    首頁>產品中心

    一級傳動裝置

    Single-stage drive device

    產品簡介

    本產品采用蝸輪蝸桿傳動副。體積小、重量輕,輸出扭矩大、結構合理、操作方便，具有可靠的自鎖性。適用于90°回轉的蝶閥、球閥、旋塞閥等閥i門的控制。

    In this product a gear-worm drive set is used this product is characterized by small size, light weight, large output torque, rational structuSre, to open and having reliably self-hold capacity. It is suitable to control the 90° rotay buttefly valve, ball valve, cock valve and reulating valve, etc.


    技術參數

    型號/ Model

    額定扭矩/Torque（N.m）

    速比/Ratio

    輸入扭矩/Input(N.m)

    重量/WT(kg)

    備注/Remarks

    3D-15

    170

    24:1

    30

    3.2


    3D-50

    750

    38:1

    80

    9.5


    3D-120

    1200

    50:1

    100

    12


    3D-250

    2500

    80:1

    170

    32


    3D-300

    3000

    86:1

    180

    37

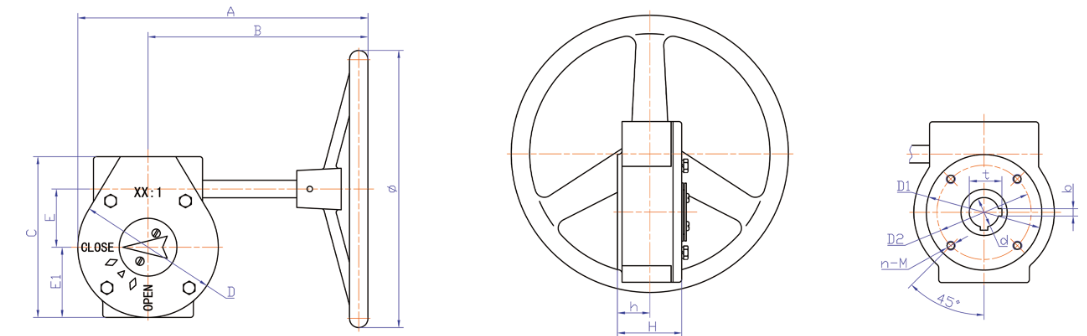

    外形尺寸表


    型號/ Model

    A

    B

    C

    D

    E

    H

    Φ

    h

    E1

    3D-15

    206

    158

    114

    96

    43.5

    58

    150

    29

    48

    3D-50

    311

    240

    167

    142

    63

    70

    300

    35

    71

    3D-120

    307

    229

    190

    156

    78

    73

    300

    38

    78

    3D-250

    418

    288

    290

    260

    120

    110

    380

    58.5

    130

    3D-300

    409

    271

    309

    275

    130

    114

    380

    60.5

    138

    連接尺寸表

    型號/ Model

    適用蝶閥口徑/Available opening of butterfly valve

    d

    b

    t

    D1

    D2

    n-M

    公制/metric system

    英制/british system

    3D-15

    50-80

    2”-3”

    12.7

    3

    14.1

    92

    57.15

    4-M6

    100

    4”

    15.9

    5

    18.2

    70

    4-M8

    125-150

    5”-6”

    19.05

    5

    21.35

    70

    4-M8

    3D-50

    200

    8”

    22.2

    5

    24.5

    125

    88.9

    4-M12

    250

    10”

    28.6

    8

    31.9

    3D-120

    300-350

    12”-14”

    31.8

    9

    35.1

    140

    108

    4-M12

    3D-250

    400

    16”

    33.3

    10

    36.6

    200

    158.75

    4-M18

    450

    18”

    38.1

    10

    41.4

    3D-300

    500

    20”

    41.3

    10

    44.6

    200

    158.75

    4-M18
