MGJ系列含軸承閥門減速器

MGJ series gear operator with bearing

產品簡介

本產品采用蝸輪蝸桿傳動副,在蝸桿兩端安裝了軸承，機械效率高,體積小、輸出扭矩大,結構簡單,操作方便，具有可靠的自鎖性。適用于旋轉90°開啟的蝶閥、球閥、旋塞閥等閥[ ]的控制。

The worm gear-worm drive set is used in the product. Strong in output for installing bearing at the both end of the worm. The product is characterized by small size, large output torque,rational structure, easy to operate and having reliably self-hold capacity, suitable to control the 90° rotay buttefly valve, cock valve, etc.

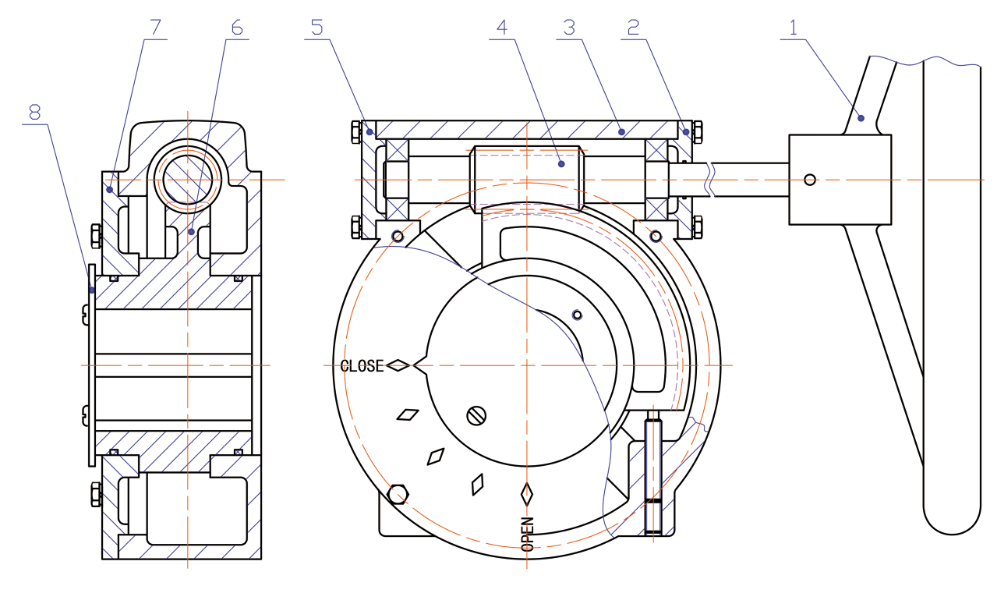

主要件明細表

序號 Item	零件名稱/Description	數量/Qty	普通材質 Material	可選材質 Optional Material
1	手輪/Hand wheel	1	HT200	Q235A
2	右端蓋/Right end cover	1	HT200	QT450
3	箱體/Housing	1	HT200	QT450
4	蝸桿/Worm	1	45#
5	左端蓋/Left end cover	1	HT200	QT450
6	蝸輪/Worm Gear	1	QT450
7	箱蓋/Cover	1	HT200	QT450
8	指示盤/Indicator	1	Q235A

技術參數

型號/ Model	速比/ Ratio	最大行程Maximum Travel	限位調整 Limit Adjust	額定輸出扭矩（Nm） Rating output	額定輸入扭矩（Nm）Rating input
MGJ22	22:1	90°	±5°	600	90
MGJ30	30:1	90°	±5°	1000	110
MGJ50	50:1	90°	±5°	1400	105
MGJ80	80:1	90°	±5°	2500	125
MGJ70	70:1	90°	±5°	4500	240

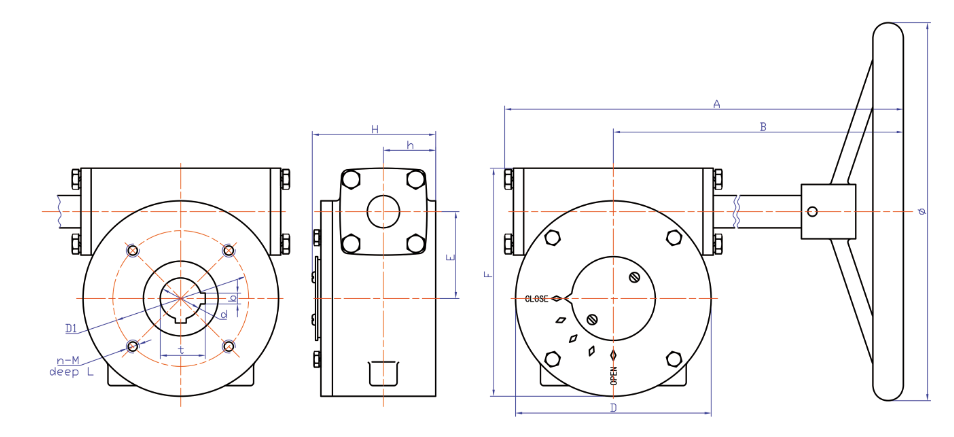

外形尺寸表

型號/ Model	d	d max	b	t	D	D1	n-M×L	A	B	E	F	H	h	Φ	重量（Kg） weight
MGJ22	15.9	20	5	18.2	100	70	4-M8×12	225	164	42.5	143	83	39	200	7.1
	19.05		5	21.35
MGJ30	22.2	30	5	24.5	160	102	4-M10×15	345	254	63	195	90	37.5	300	13.1
	28.6		8	31.9
MGJ50	31.8	45	8	35.1	180	125	4-M12×18	346	254	80	220	101	39	300	17.7
MGJ80	33.3	54	10	36.6	255	140	4-M16×25	467	342	120	288	116	54	400	38.3
	38.1			41.5		165	4-M20×25
MGJ70	41.3	84	10	44.6	260	165	4-M20×25	558	428	126	304	120	52	700	45
	50.8		16	55.1

連接尺寸表

型號/ Model	d	d max	b	t	D	D1	n-M×L	A	B	E	F	H	h	Φ	重量（Kg） weight
MGJ22	15.9	20	5	18.2	100	70	4-M8×12	225	164	42.5	143	83	39	200	7.1
	19.05		5	21.35
MGJ30	22.2	30	5	24.5	160	102	4-M10×15	345	254	63	195	90	37.5	300	13.1
	28.6		8	31.9
MGJ50	31.8	45	8	35.1	180	125	4-M12×18	346	254	80	220	101	39	300	17.7
MGJ80	33.3	54	10	36.6	255	140	4-M16×25	467	342	120	288	116	54	400	38.3
	38.1			41.5		165	4-M20×25
MGJ70	41.3	84	10	44.6	260	165	4-M20×25	558	428	126	304	120	52	700	45
	50.8		16	55.1
