M00型電裝傳動裝置

M00 electric worm-gear device

產品簡介

本產品是為配電動裝置而設計的，可以使電動頭規格減小。采用蝸輪蝸桿傳動副，結構合理、組裝方便，具有可靠的自鎖性。適用于90°回轉的蝶閥、球閥、旋塞閥等閥門用電動控制時選用。

This product is designed to be equipped with electric devices, which can reduce the size of electric actuators. It adopts worm gear drive pair, reasonable structure, convenient assembly, and reliable self-locking. Suitable for electric control of 90°rotating butterfly valves, ball valves, cock valves and other valves.

主要件明細表


技術參數

型號 Model	額定扭矩Torque Nm	速比Ratio	輸入扭矩Input torque Nm	最大內孔Max hole	允許法蘭 Flange min/max	建議電裝扭矩Nm Torque of electric actuators
M12-Z10	1000	35:1	95	40	F10、F12	100
M14-Z10	1800	45:1	130	50	F12、F14	150
M14A-Z10	2500	60:1	140	60	F14、F16	150
M16-Z30	4400	50:1	290	85	F14、F16	300
M36-Z45	8000	57:1	460	85	F16、F25	450
M50-Z45	11000	68:1	490	110	F25、F30	450
M50-Z90	16000	68:1	790	110	F25、F30	900
M60-Z120	24000	80:1	1000	160	F30、F35	1200
M65-Z120	35000	98:1	1190	160	F30、F35	1200
M70-Z250	50000	66:1	2500	160	F30、F35、F40	2500
M75-Z250	70000	76:1	3000	180	F35、F40	2500
M80-Z350	100000	84:1	3900	185	F35、F40、F48	3500
M90-Z500	160000	86:1	6000	185	F48、F60	5000

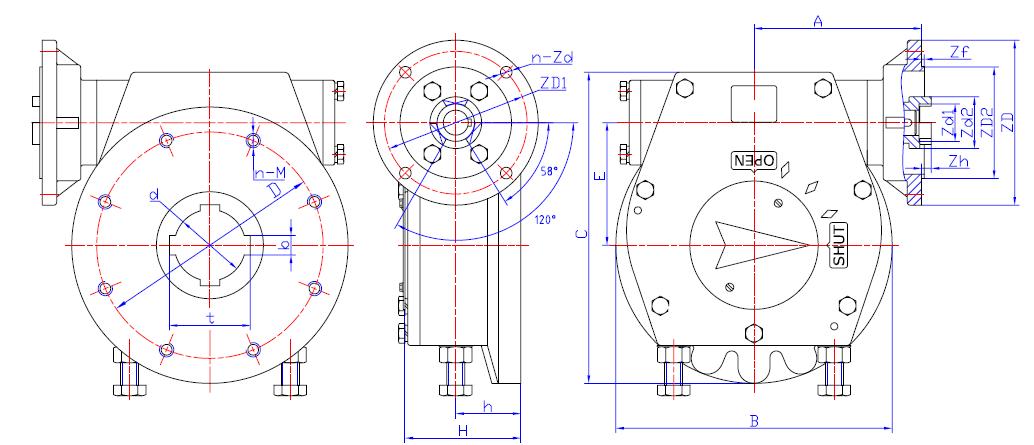

外形尺寸表

型號 Model	d	b	t	D	n-M	A	B	C	E	H	h
M12-Z10	35	10	41.6	125	4-M12	114.5	150	181	70.5	88	41
M14-Z10	40	12	46.6	140	4-M16	121.5	175	208	86	96	47
M14A-Z10	50	14	57.4	165	4-M20	138	220	251	108	103	54
M16-Z30	65	20	74.8	165	4-M20	172	250	281	124	113	57
M36-Z45	80	22	90.8	254	8-M16	188	310	349	138	130	73
M50-Z45	100	28	112.8	298	8-M20	235	355	439	181	160	80
M50-Z90	100	28	112.8	298	8-M20	235	355	439	181	160	80
M60-Z120	110	32	124.8	298	8-M20	268	463	528	237	165	82
M65-Z120	110	32	124.8	298	8-M20	300	558	572	282	172	84
M70-Z250	120	32	134.8	356	8-M30	344	610	657	309	225	107
M75-Z250	150	36	166.8	406	8-M36	364	692	697	349	231	110
M80-Z350	150	36	166.8	406	8-M36	445	760	805	391	270	130
M90-Z500	180	45	200.8	483	12-M36	510	1003	988	491	300	138

連接尺寸表

型號 Model	ZD	ZD1	n-Zd	ZD2	Zf	Zd2	Zd1	Zh
M12-Z10	145	120	4-φ11	90	3	45	30	9
M14-Z10	145	120	4-φ11	90	3	45	30	9
M14A-Z10	145	120	4-φ11	90	3	45	30	9
M16-Z30	185	160	4-φ13	125	3	58	42	11
M36-Z45	225	195	4-φ18	150	3	72	50	13
M50-Z45	225	195	4-φ18	150	3	72	50	13
M50-Z90	275	235	4-φ22	180	3	82	62	15
M60-Z120	275	235	4-φ22	180	3	82	62	15
M65-Z120	275	235	4-φ22	180	3	82	62	15
M70-Z250	330	285	4-φ26	220	4	98	72	17.5
M75-Z250	330	285	4-φ26	220	4	98	72	17.5
M80-Z350	380	340	8-φ22	280	4	118	80	21.5
M90-Z500	380	340	8-φ22	280	4	118	80	21.5
