MX傳動裝置（二級）

MX Actuator（Double-stage）

產品簡介

本產體積小、重量輕，結構合理、輸出扭矩大，具有可靠的自鎖性。在M00基礎上合理改進，適當增加速比，使操作更加便利。適用于90°回轉的蝶閥、球閥、旋塞閥等閥門的控制。The product has small volume, light weight, reasonable structure, large output torque, and reliable self-locking. On the basis of M00, make reasonable improvement and appropriately increase the ratio to make the operation more convenient. It is applicable to the control of butterfly valve, ball valve, cock valve and other valves with 90 ° rotation.

主要件明細表

MX16/S3~MX40/S4

MX40/D10~MX70/D20

技術參數

型號	扭矩Nm	速比	輸入扭矩Nm	最大內孔	允許法蘭	手輪	重量Kg
MX16/S3	4000	169:1	110	75	F14、F16	500
MX36/S3	5200	176:1	135	80	F14、F16、F25	500
MX36/S4	6500	224:1	135	80	F14、F16、F25	500
MX40/S4	9500	290:1	155	110	F25、F30	600

型號	扭矩Nm	速比	輸入扭矩Nm	最大內孔	允許法蘭	手輪	重量Kg
MX40/D10	11000	444:1	125	110	F25、F30	600
MX50/D10	16000	495:1	160	110	F25、F30	600
MX60/D15	24000	845:1	150	160	F25、F30、F35	600
MX65/D15	32000	986:1	165	160	F25、F30、F35	700
MX65/D20	40000	1273:1	165	160	F25、F30、F35	700
MX70/D20	51000	1490:1	175	160	F30、F35、F40	700

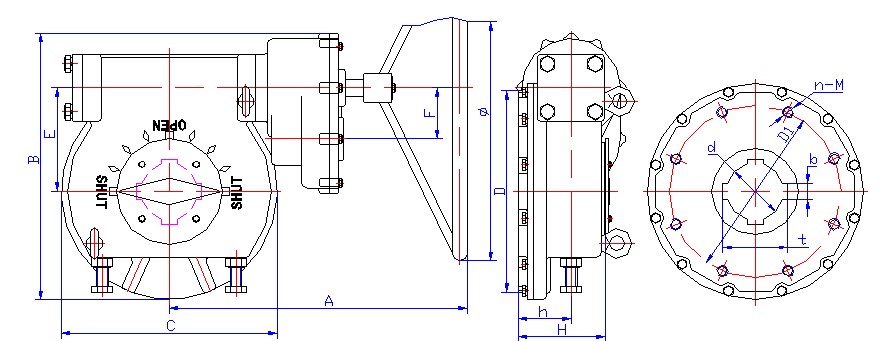

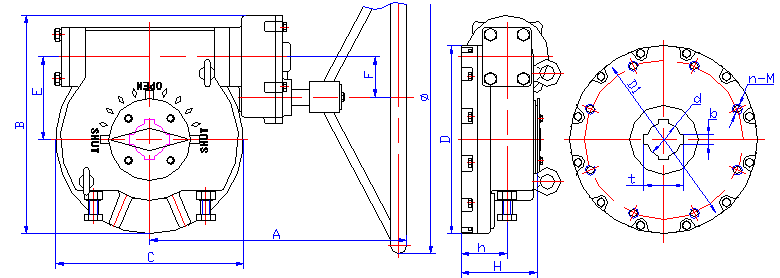

外形尺寸表

型號	d	b	t	D1	n-M	A	B	C	D	E	F	φ	H	h
MX16/S3	55	16	63.6	165	4-M20	388	300	242	210	112	65	500	107	63
MX36/S3	65	16	73.6	254	8-M16	411	348	300	300	132	65	500	121	74
MX36/S4	80	22	90.8	254	8-M16	419	372	300	300	132	91	500	121	74
MX40/S4	80	22	90.8	254	8-M16	466	434	360	350	164	91	600	145	89

型號	d	b	t	D1	n-M	A	B	C	D	E	F	φ	H	h
MX40/D10	80	22	90.8	254	8-M16	517	439	360	350	164	89	600	145	89
MX50/D10	80	22	90.8	254	8-M16	517	463	375	350	180	89	600	151	92
MX60/D15	110	32	124.8	298	8-M20	567	560	450	415	216	114	600	166	100
MX65/D15	110	32	124.8	356	8-M30	630	623	510	415	249	114	700	202	118
MX65/D20	120	32	134.8	356	8-M30	630	639	510	415	249	126	700	202	118
MX70/D20	120	32	134.8	356	8-M30	662	715	590	475	285	126	700	214	128

連接尺寸表
